Iglesia de San Salvador

Análisis compositivo

Pese a no conservar ningún resto correspondiente a ninguna de las dos iglesias dedicadas a San Salvador y a los doce Apóstoles que, en menos de cincuenta años, se levantaron en el centro del solar del conjunto religioso ovetense, disponemos de suficientes datos objetivos para ofrecer configuraciones verosímiles, derivadas del análisis compositivo y metrológico de los edificios situados a su alrededor, de los que sí conservamos restos “in situ”, mostrando todos ellos un patrón común: la presencia en su configuración constructiva de la unidad métrica conocida como “pie Dórico”, “Gállico” o “Carolingio” que, con origen en le Grecia Clásica, y presencia en el Imperio Romano de Oriente, fue rescatado por Carlomagno en el s VIII, dentro de su reforma normalizadora de las unidades de pesas y medidas.

De entre todos los edificios situados alrededor de la iglesia de San Salvador, la torre de San Miguel, en la que apoya la Cámara Santa (de cronología posterior), es el más cercano, y en él encontramos el esquema métrico del pie dórico (0.325 m), que está igualmente presente en la Iglesia de Santa María y en la de San Juan Bautista, por el N, así como en San Tirso, por el O. Todo ello indica con claridad que en esta misma unidad de medida es en la que ha tenido que basarse, necesariamente, la iglesia principal del conjunto religioso ovetense, ya que, siendo el edificio principal, ubicado en el centro del conjunto, no habría tenido sentido un cambio en la unidad de medida respecto a la de la totalidad de los templos ubicados en su periferia.

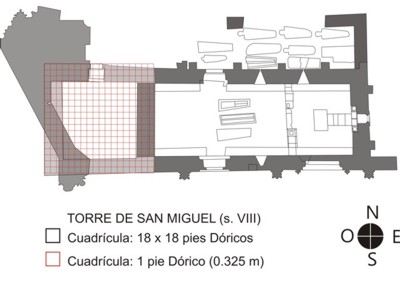

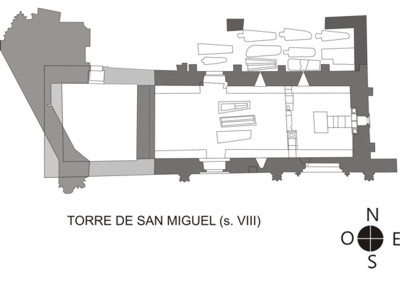

Torre de San Miguel. Planta de su estado actual Aplicación de retícula de 18x18 pies dóricos

A continuación plantearemos, por tanto, en función de dicha unidad de medida, las dos principales hipótesis de configuración del templo principal del conjunto catedralicio ovetense: la desarrollada a partir de 2001 por el autor (Borge, 2001; 2014), y la recientemente presentada por el doctor César García de Castro (G. de Castro, 2015).

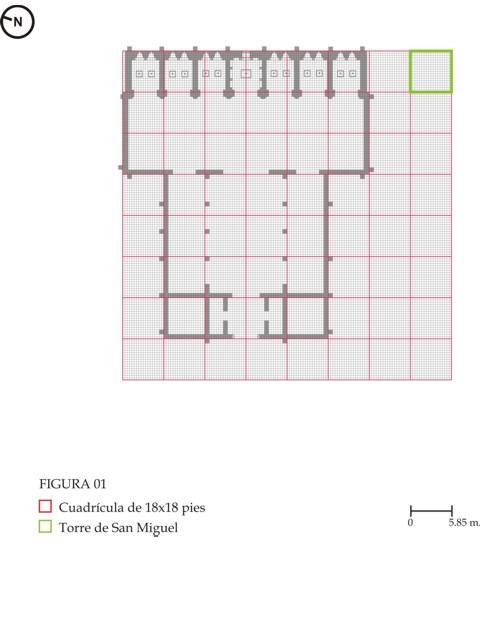

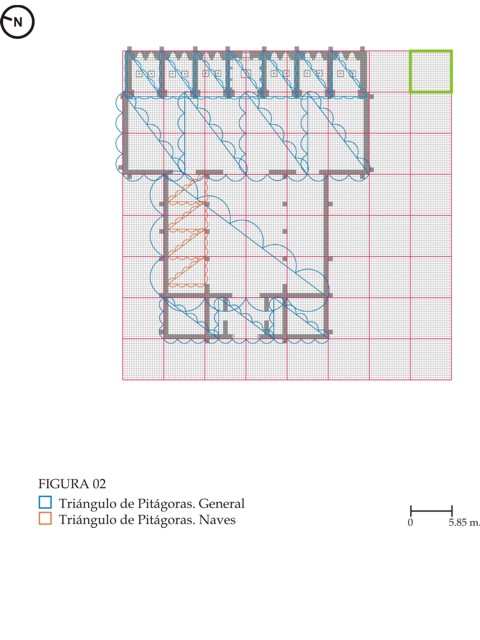

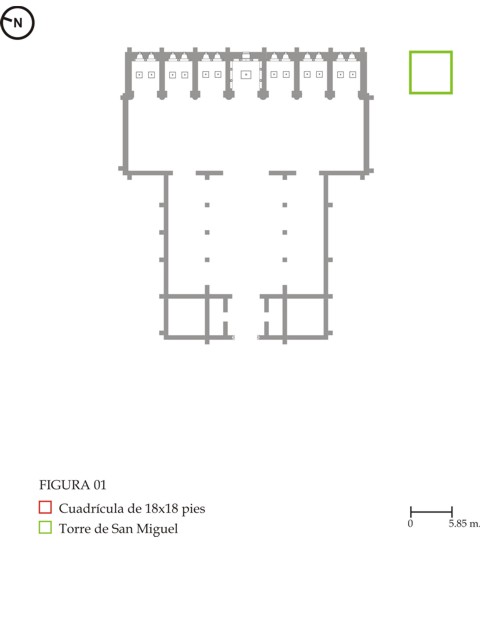

Planta hipotética de la basílica (Borge, 2014). Modulación en función del pie dórico. Triangulación de los elementos de la planta.

A partir de su interpretación de los testimonios literarios referentes a los inicios de la edificación de la Catedral gótica (Borge, 2001, 2014),y de la unidad de medida más arriba establecida, se plantea un edificio basilical de 3 naves separadas por arquería de cuatro tramos sobre pilares cuadrados, pórtico tripartito a los pies, con tribuna en el cuerpo central y espadaña para campanas sobre la misma, definido por una matriz modular par de 18x18 pies (o 12x12 codos) , que se repite en longitud 7 veces (7x18 = 126 pies, equivalentes a 7x12 = 84 codos), y en anchura 6 veces (6x18 = 108 pies, equivalentes a 6x12 = 72 codos) . Su principal característica sería la peculiar configuración del santuario, caracterizado por un gran transepto continuo (2 cuadrículas de 18 pies de anchura x 6 cuadrículas de 18 pies de longitud) que da salida a un conjunto de altares en batería, con un total de 13 altares: el del Salvador en el centro (16 pies de anchura x 18 de longitud), y a ambos lados del mismo, ubicados simétricamente seis a cada lado -por parejas, en tres capillas (14 pies de anchura x 18 pies de longitud)- los doce altares de los Apóstoles. La nave central se dimensiona en 3 cuadrículas de longitud (54 pies, o 36 codos) por 2 de anchura (36 pies, o 24 codos), y el pórtico, incluido en el cuerpo general del edificio en 2 cuadrículas de anchura x 1 de longitud el pórtico central(36x18 pies), y 1 cuadrícula cada uno de los pórticos laterales (18x18 pies)

Todos los espacios de la planta definidos en hipótesis se expresan en función del triángulo de Pitágoras: 15x20x25 pies (cuerpo absidal); un gran triángulo de 54x72x90 pies define el rectángulo del cuerpo de naves; 27x36x45 pies (transepto y nave central); 15x20x25 pies (naves laterales); 12x16x20 pies (tramo de arquería, incluido el ancho cuadrado del pilar).

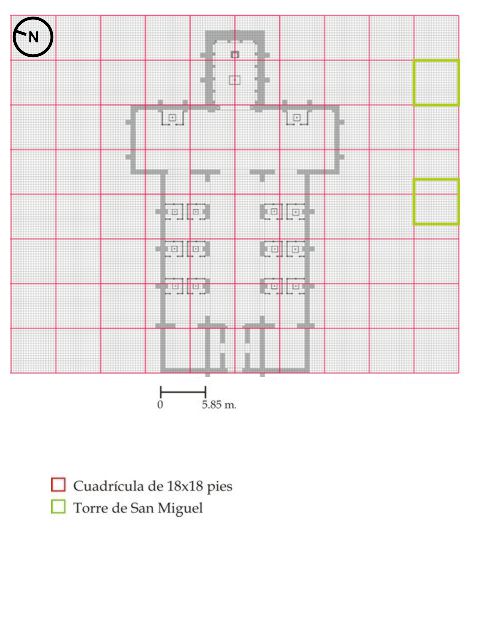

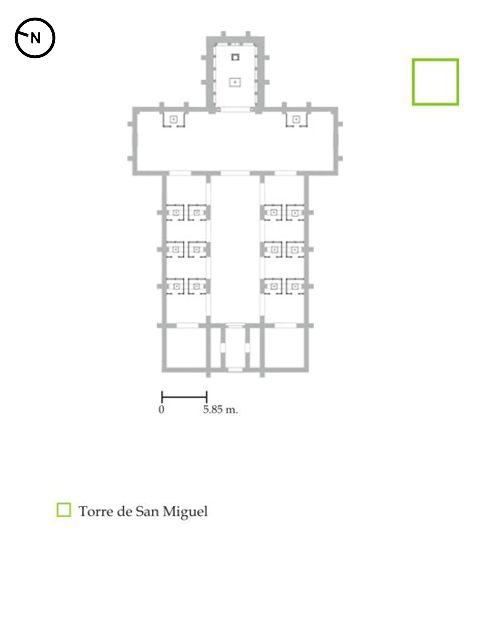

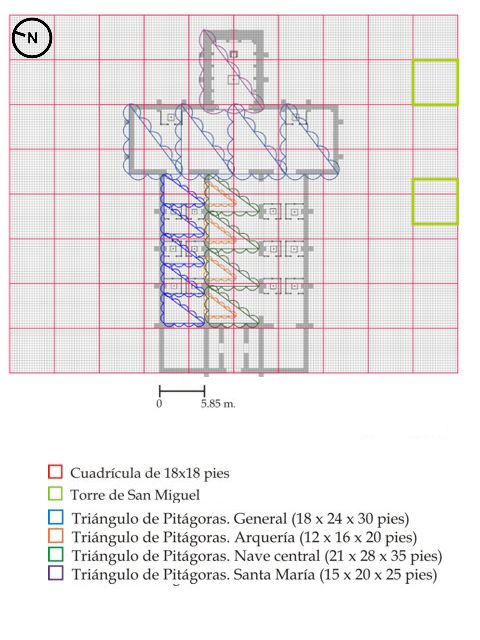

Planta hipotética de la basílica formulada por G. de Castro (según Borge, 2015). Modulación en función del pie dórico. Triangulación de los elementos de la planta.

Por su parte, el doctor César García de Castro Valdés (G. de Castro, 2015), basándose en una atenta lectura de las citadas referencias documentales acerca de los comienzos de la construcción de la actual catedral gótica, plantea un templo similar al de Borge Cordovilla, aunque diferenciándose radicalmente de aquel en la configuración del santuario: plantea un ábside único (24 pies de longitud x 18 de anchura, equivalentes a 8x6 codos), que albergaría el altar del Salvador, con salida a un transepto continuo, con la misma funcionalidad que el del anterior autor aunque más estrecho (26 pies de anchura x 108 pies de longitud), como corresponde a la sola presencia del santuario único. La nave central, en consonancia con el transepto, es más estrecha que en la anterior hipótesis (64x32 pies), lo que determina un reparto también algo diferente de las estancias del pórtico tripartito (32x18 pies el central y 20x18 cada uno de los laterales). Los altares apostólicos se ubicarían seis en cada una de las naves laterales (64 pies de longitud x 20 de anchura), por parejas, en correspondencia con los pilares de separación de los tramos de la arquería , según una configuración bien conocida en el mundo carolingio, que aparece, por ejemplo, en el proyecto de iglesia monástica de Sankt Gällen (s. VIII-IX)

Al igual que en el caso anterior, todos los espacios de la planta definidos en hipótesis se expresan en función del triángulo de Pitágoras: 18x24x30 pies (Santuario único, pórtico y transepto); 21x28x35 pies (nave central); 15x20x25 pies (naves laterales); 12x16x20 pies (tramo de arquería, incluido el ancho cuadrado del pilar).

Análisis metrológico

Partiendo de los resultados obtenidos en el análisis compositivo de la torre de San Miguel, aplicando al módulo compositivo obtenido asociado a las dimensiones de su planta cuadrada, de 5.86 m ( M = 5.86 m, 18 pies o 12 codos), una matriz modular par, en función del codo, de valor 2 (M = 6 x 2 x 1/6M); determinamos, en hipótesis, un valor para cada cuadrícula de 1/18M de 0.326 m, equivalente a 1 pie, que se corresponde con el denominado "Pie dórico", que resulta ser utilizado en nonumentos de la Grecia clásica (Dörpfeld, 1935). A partir de la cuadrícula asociada a esta dimensión modular concreta se explican las dimensiones de las principales partes orgánicas del edificio (ver figuras del análisis compositivo), y se constata de nuevo que existen dimensiones en la arquitectura altomedieval asturiana que, al igual que en la romana, responden a convenciones extablecidas, de las cuales la más patente es el ancho de los muros , que se mantien constante -salvo en los casos de abovedamiento de las superficies que delimitan, por razones obvias-, en todos los edificios, con independencia de sus dimensiones.

Las conclusiones observadas en la aplicación de tal unidad de medida al edificio, en planta, las expresamos en los cuadros siguientes:

Medidas Generales (Borge, 2014).
METROSPASSVSGRADVSCVBITVSPALMIPESPESPALMVS
LONGITUD41,07625,20050,40084,000100,800126504
ANCHURA35,20821,60043,20072,00086,400108,000432,000
Correspondencias de las medidas modulares en el sistema de medidas romano.
METROSPASSVSGRADVSCVBITVSPALMIPESPESPALMVS
MÓDULO5,8683,6007,20012,00014,40018,00072,000
1/3 MÓDULO1,9561,2002,4004,0004,8006,00024,000
1/6 MÓDULO0,9780,6001,2002,0002,4003,00012,000
Aplicación al edificio de San Salvador en longitud (Borge, 2014).
METROSMÓDULO1/3 MÓD.1/6 MÓD.PASSVSGRADVSCVBITVSPALMIPESPESPALMVS
ÁBSIDES5,8601,0003,0006,0003,6007,20012,00014,40018,00072,000
TRANSEPTO11,7362,0006,00012,0007,20014,40024,00028,80036,000144,000
CUERPO DE NAVES17,6043,0009,00018,00010,80021,60036,00043,20054,000216,000
PÓRTICO5,8681,0003,0006,0003,6007,20012,00014,40018,00072,000
Aplicación al edificio de San Salvador en anchura (Borge, 2014).
METROSMÓDULO1/3 MÓD.1/6 MÓD.PASSVSGRADVSCVBITVSPALMIPESPESPALMVS
NAVE CENTRAL11,7362,0006,00012,0007,20014,40024,00028,80036,000144,000
ÁBSIDES, NAVE Y PÓRT. LATER.5,8681,0003,0006,0003,6007,20012,00014,40018,00072,000
Medidas Generales (García de Castro, 2015).
METROSPASSVSGRADVSCVBITVSPALMIPESPESPALMVS
LONGITUD43,03226,40052,80088,000105,600132,000528,000
ANCHURA35,20821,60043,20072,00086,400108,000432,000
Aplicación al edificio de San Salvador en longitud (García de Castro, 2015).
METROSMÓDULO1/3 MÓD.1/6 MÓD.PASSVSGRADVSCVBITVSPALMIPESPESPALMVS
ÁBSIDE, TRANSEPTO7,8241,3334,0008,0004,8009,60016,00019,20024,00096,000
CUERPO DE NAVES21,5163,66711,00022,00013,20026,40044,00052,80066,000264,000
PÓRTICO5,8681,0003,0006,0003,6007,20012,00014,40018,00072,000
Aplicación al edificio de San Salvador en anchura (García de Castro, 2015).
METROSMÓDULO1/3 MÓD.1/6 MÓD.PASSVSGRADVSCVBITVSPALMIPESPESPALMVS
NAVE CENTRAL10,4321,7785,33310,6676,40012,80021,33325,60032,000128,000
ÁBSIDE5,8681,0003,0006,0003,6007,20012,00014,40018,00072,000
NAVE Y PÓRT. LATER.6,2501,1113,3336,6674,0008,00013,33316,00020,00080,000
Unidades de longitud aplicadas (Pes Doricvs).
MEDIDAEQUIVALENCIASEn m
DECEMPEDA13,260
PASSVS211,630
GRADVS4210,815
CVBITVS6,673,341,6710,489
PALMIPES8421,210,408
PES1052,51,51,2510,326
SEMIS2010532,5210,163
PALMVS402010654210,082
